試驗標準：
符合 IEC60529:2001《Degrees of
protection provided by enclosures(IP Code)》、GB4208-2008《外殼防護等級(IP 代碼)》14.2.3、14.2.4 條款與圖 4 及 GB7000.1《燈具 第一部分：一般要求與試驗》9.2.4、9.2.5 條款及圖 9.4 要求。
用途：
該設備的主要作用是用于電子 電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。
產品特點：
1、適用于進行產品的 IPX3、IPX34測試。
2、外殼由國產優質鋼板加工而成，表面噴涂烤漆，美觀耐用。
3、內箱及轉臺全部采用SUS304#不銹鋼板制造，確保長時間使用不生銹。
4、箱式結構，循環用水（節能環保），自帶水箱，水箱內裝用水位浮球閥自動控制進水，并有低水位報警檢測，有效防止水泵缺水干轉而損壞。
5、特別設計大面積觀察窗，試驗箱內安裝有LED防水照明燈，方便對測試樣品的觀察。

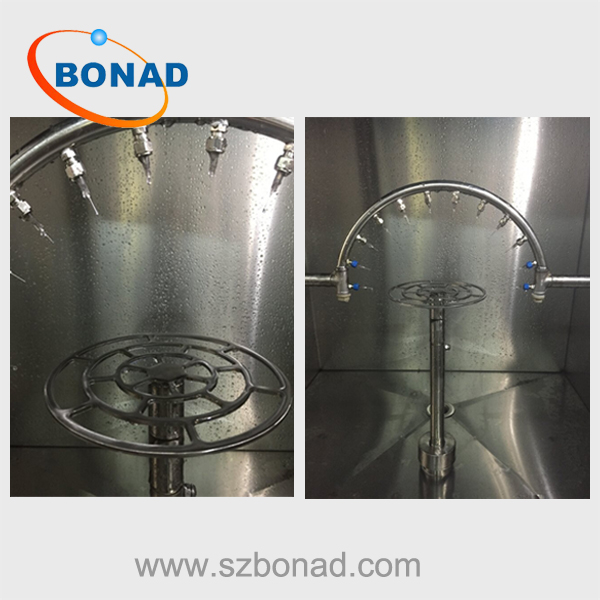

6 、擺管驅動采用國產優質伺服步進電機，擺管速度，角度精準可調并不存在失步問題（失步會造成擺管動作失常，撞向中間的轉臺軸，造成設備損壞）
7、轉臺驅動：使用國產優質步進電機，速度及角度可在觸摸屏上設定可調，在標準范圍內精準無級可調，并能自動控制正反向轉動（適合帶樣品通電測試，防止繞線）。
8、樣品電源通斷電時間可程序控制功能：停電0-999 min----通電0-999min----停電0-999min（適用于樣品在測試在需要通斷電測試）。
9、觸摸控制功能：A、IPX3 試驗，按標準條款中的 IPX3 條件進行試驗；B、IPX4 試驗，按標準條款中的 IPX4 條件進行試驗；C、自定義試驗，按用戶需求進行試驗，按用戶需求進行試驗，可以設定試驗時間、淋雨角度、
擺管速度、轉臺速度。
10、測試時間可設定：0-999min(可調)。
11、核心控制元件采用臺灣威綸7寸觸摸屏+松下PLC，電器元件全部采用如LG、歐姆龍等進口品牌，接線工藝符合國家標準要求，電板布局合理，接線牢固，標示清楚。
12、過濾措施：設備標配高精度的過濾器，能有效過濾自來水中的雜質；濾芯可定期更換。
|
技術參數表：
|
|
序號
|
型號
|
BND-IPX34B-R200
|
BND-IPX34B-R400
|
BND-IPX34B-R600
|
|
1
|
擺管尺寸
|
R200
|
R400(可加配R200擺管)
|
R600(可加配R400，R200擺管)
|
|
2
|
內箱尺寸
|
L500*D500*H500
|
L900*D900*H900
|
L1300*D1300*H1300
|
|
3
|
外尺寸
|
L1000*D700*H1400
|
L1400*D1120*H1750
|
L1800*D1520*H1950
|
|
4
|
流量（L/mm））
|
0-1L/min
|
0-2L/min
|
0-3 L/min
|
|
5
|
試驗轉臺尺寸
|
∮200
|
∮400 (可加配∮200臺面)
|
∮600 (可加配∮400，∮200臺面)
|
|
6
|
轉臺高度可調范圍
|
150-250mm
|
350-600mm
|
550-1000mm
|
|
7
|
噴水孔徑尺寸
|
0.4
|
|
8
|
擺管內徑
|
15
|
|
9
|
擺管角度
|
120o（IPX3）、350o（IPX4）或自定義設定
|
|
10
|
擺管速度
|
120°來回4S、360°來回12S（精準控制）或自定義設定
|
|
11
|
擺管材料
|
SUS304 不銹鋼管
|
|
12
|
試驗轉臺速度
|
1-5r/min(精準可調)
|
|
13
|
保護裝置
|
漏電、斷水、短路
|
|
14
|
電源（V）
|
220V
|
|
15
|
功率（KW）
|
1
|
|
16
|
符合標準
|
IEC60529:1989+A1:1999、GB4208-2008、GB7000.1（IPX3、IPX4)
|
|
