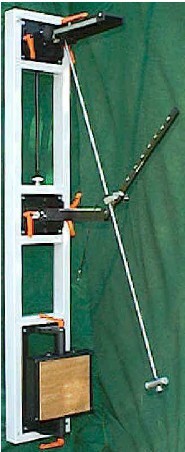

PTL擺錘沖擊試驗裝置，進口擺錘沖擊試驗裝置
型號：F 40.25
用途：用來測試沖擊能量從0.14J到達1.0J時機械的強度。
符合標準：
IEC 60068-2-75/1997-08§4.2，Tab.1和Tab.2 ，類似于Annex D
按照Table 1，注入元素? 18,5 mm，等同于質量0.25kg，
沖擊能量和下落高度根據Table2
標準設備：
1 鋼管擺手臂，外徑9mm，管壁厚度0.5mm，鐘擺有效長度1000±1mm
1 注入元素質量200g，球臺形尼龍注入半徑10mm,洛氏硬度85≤HRR≤100
1 .基本框架: 高1270mm，寬200mm，有螺絲孔用于安裝在墻壁上
1 延伸手臂:垂直可調，擺樞軸水平可調
1 延伸手臂，垂直可調, 有擺錘釋放機制，下降高度規模水平可調
1 安裝夾具：符合IEC60068-2-75/1997-08 Annex D Fig. D.3.
鋼塊：170mm×210mm×35mm，質量10kg，
夾具可向兩邊移動，沿矩形中心軸向膠合板旋轉每次旋轉90°
設計：基本框架涂有白色油漆，鋼部分為棕色或鍍鎳，部分材料為不銹鋼
配件：裝配架
型號： F 40.63
和標準IEC 60068-2-75/1997-08 Annex D Fif. D.4 相同
用來測試平整式樣品，原材料為山毛櫸木材，125mm×125mm×50mm ,鉆孔直徑65mm,置于規格為175mm×175mm×8mm的膠合板上。
|
