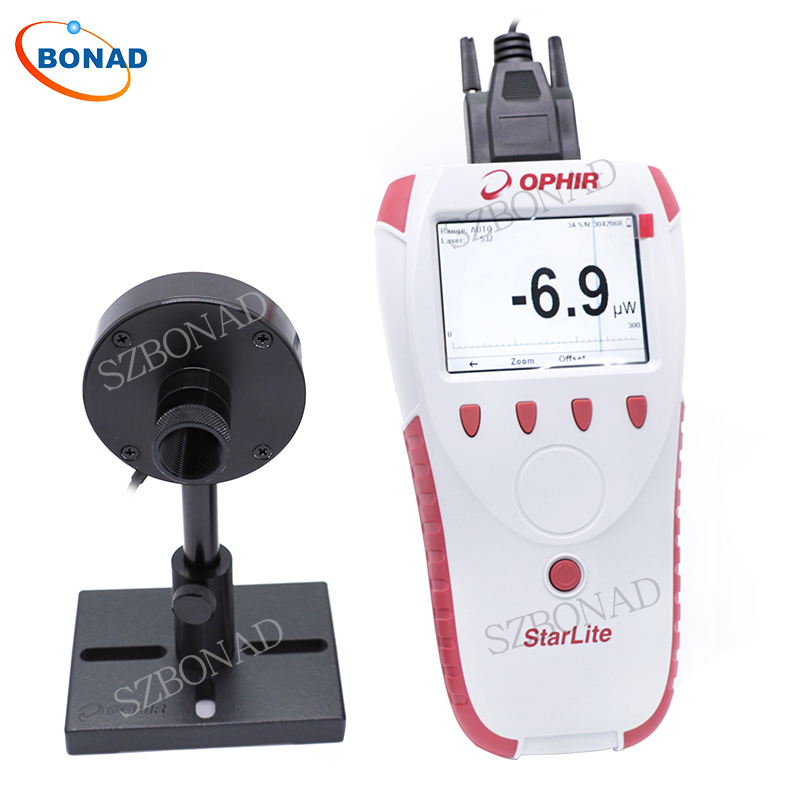

Ophir激光功率計探頭，主要分為光電二極管探頭和熱電堆探頭，光電二極管探頭主要用來測量低功率，而熱電堆探頭用來測量中高功率，最高可到上千瓦，下面將具體講解介紹這兩個探頭。
一、光電二極管探頭
光電二極管探頭在較大的光功率級范圍內具有高線性度：從幾分之一毫微瓦到2mW左右。高于該光級時，對應大約1
mA的電流，傳感器飽和，并且讀數錯誤偏低。因此，大多數Ophir光電二極管探頭具有內置和可拆卸式衰減器，允許測量高達3 W的功率，且不發生飽和。
光電二極管的核心部分是個 PN 結，當在 PN 結加上適當反向電壓時，由于缺乏載流子， PN 結內無電流通過。當光 子照射在 PN
結上時，電子或空穴擺脫束縛，在 PN 結內形成光生載流子，光生載流子在電場的作用下產生漂移而形成電流，電流的大小和入射光的能量成比例。
二、熱電堆探頭
熱電堆探頭具有一系列稱為熱電堆的雙金屬結。通過傳感器的徑向或軸向熱流在通過熱電堆時，產生與吸收的功率成比例的電壓。由于僅測量溫差，未測量絕對溫度，讀數并不依賴于環境溫度。熱電堆元件的布置方式使讀數幾乎獨立于光束尺寸和位置。通常，Ophir規定±2%或更好的表面讀數一致性。
熱電堆功率計就是利用當激光被探頭表面的膜層吸收掉轉化成熱量，熱量向熱電偶傳遞并形成溫度梯度場，熱電堆探頭內外兩個節點由于溫度差產生溫差電動勢，電動勢的大小與入射光轉化的熱量成比例。
