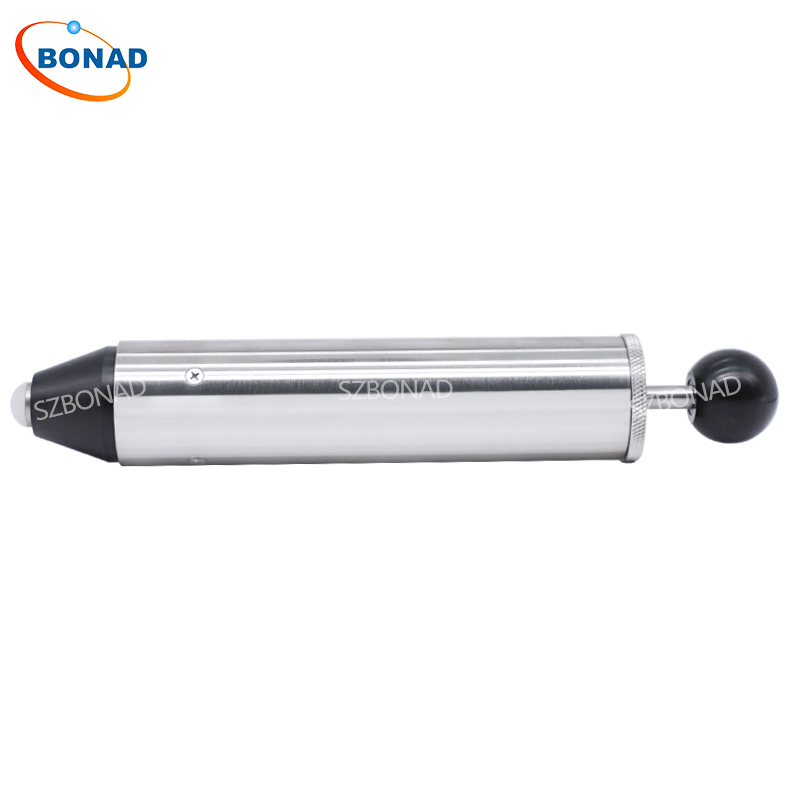

彈簧沖擊錘主要用于檢驗家用和類似電器產品的外殼、操作桿、手柄、旋鈕、指示燈等外殼承受機械沖擊的能力。下面來看看德國PTL彈簧沖擊錘使用方法。
一、PTL彈簧沖擊錘使用方法
將試樣品按規定固定好，然后根據標準要求選擇被試樣品的沖擊部位，拉動沖擊試驗器的操作手柄，直到釋放卡爪與錘桿的槽嚙合(此次會聽到“咔嗒”一聲)，裝置即處于待發狀態，然后根據標準要求選擇被試樣品的沖擊部位，將試驗器垂直對著樣品待試點的表面，對著試樣推動釋放頭，對樣品進行沖擊。
將整個樣品剛性地支撐住，對外殼上每一個可能的薄弱部位進行三次沖擊。
二、使用注意事項
1、該裝置經校準后，不要拆卸和隨意調整彈簧的壓縮量。
2、如果將彈簧(錐頭)被調整，則要經過計量部分的校驗后才可使用，否則直接影響測試結果的準確性。
3、如果使用中發現卡爪與錘頭軸上的槽不能?chē)Ш蠒r(shí)，要調整釋放機構上的彈簧，即增大彈簧的彈力。
4、要采取措施防止錘頭彈簧的銹蝕(干燥防潮處理)。
三、彈簧沖擊錘工作原理
彈簧沖擊錘要由主體、沖擊元件和彈性負載釋放機構三部分組成。主體由釋放機構、撞擊元件和安裝在主體上的所有零件組成。沖擊元件包括錘頭、錘桿和操作手柄組成。
工作時主要通過各元件的標準質量和錘頭彈簧的運動來產生標準的能量，當拉動操作手柄時，釋放卡爪在沖擊元件釋放點，錘體彈簧應產生20N的力，錘頭彈簧的調節應使當彈簧壓縮量約為20mm時，壓縮量和彈簧張力(N)之積等于1000，通過這樣的調整，沖擊能量為0.5±0.05N.m。
